去年，海康機器人推出了自主研發的XoFlink協議，并在一年的時間里陸續推出了多款支持該協議的工業面陣、線陣相機及采集卡產品。今年與之配套使用的10 G XoFlink采集卡系列也迎來了新成員——MV-GS1104F。
帶寬大幅提升，多相機應用更流暢
XoFlink采用64/66B編碼形式，效率以及最大帶寬大幅提升。另外XoFlink協議支持HB無損壓縮算法的植入，可以更大程度提升鏈路帶寬。并且XoFlink協議支持?jǐn)?shù)據重傳和自適應速度切換，能有效保證傳輸穩定性。
在全新的MV-GS1104F中，最大帶寬相較于上一版本有了大幅提升，4路XoFlink接口可支持總帶寬40Gbps，在多相機應用場景中，更利于發揮相機的最大幀率。
PC減負增效，后端算法更強大
全系列的XoFlink采集卡均采用FPGA方案架構，卡端接管更多數據處理工作，不僅數據傳輸更穩當，也能為后端工控機CPU減負，釋放更多資源為其他后端算法服務。
靈活拓?fù)滏溄樱惭b使用更便捷

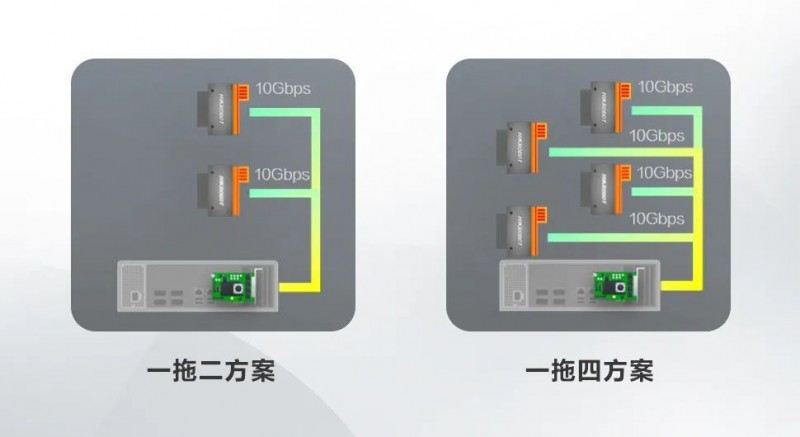

可以支持相機1-link和2-link傳輸工作模式，可以輕松搭配出1卡拖2相機或1卡拖4相機方案。并且卡端支持無序鏈接，安裝使用便捷。
XoFlink系列典型應用行業
鋰電行業、印刷行業

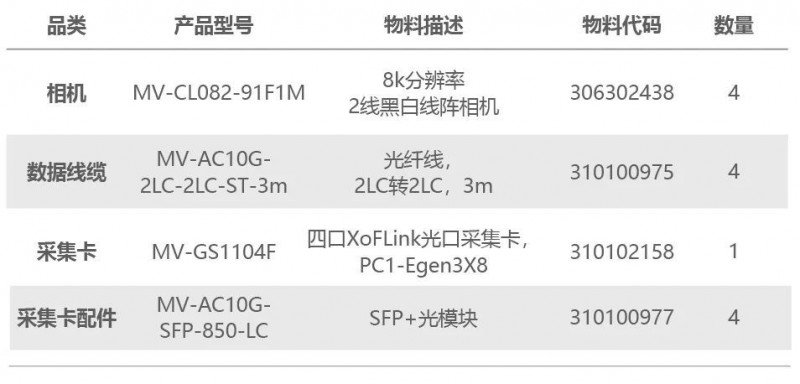

鋰電行業、印刷行業之前采用8k Camera link方案為主，針對這一場景，XoFlink系列產品方案有明顯優勢。首先XoFlink協議采用光纖作為傳輸介質，抗干擾能力EMC能達到5kV以上，傳輸距離可達公里級別。其次多相機場景下，1張采集卡拖4臺8k線陣相機依然能保持146kHz的高行頻，性價比出眾。
風洞實驗室

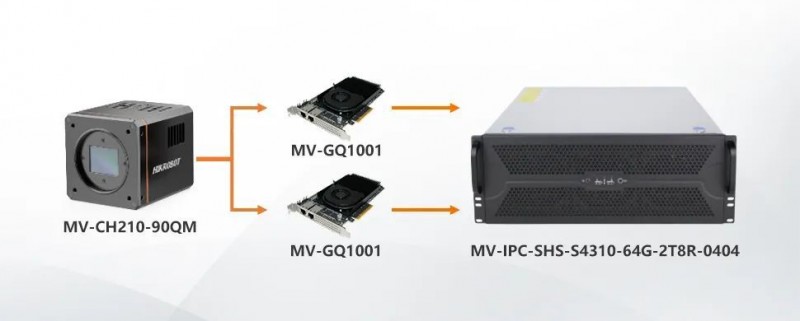

風洞實驗室分析空氣流動，需要高速捕捉氣體密度變化，并且儲存后進行慢放分析。對拍攝幀率和實時存儲幀率的要求非常高。該場景下可采用XoFlink高速面陣相機搭配對應采集卡，以及海康機器人特有MV-IPC-SHS工控機，最高滿足2100萬分辨率540fps的高速存儲。

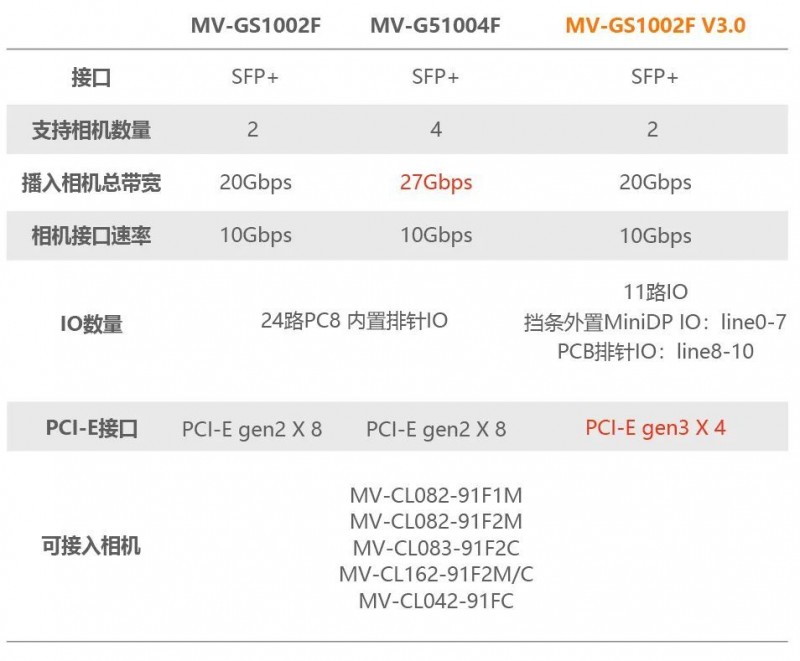

XoFlink系列型號一覽
目前XoFlink采集卡已布局3個系列不同接口數量和最大帶寬的型號，滿足各類相機搭配使用場景：
• 10G XoFlink V1.0系列：MV-GS1002F、MV-GS1004F
• 10G XoFlink V3.0系列(新)：MV-GS1002F V3.0、MV-GS1004F V3.0、MV-GS1104F。
• 50G XoFlink 系列：MV-GQ1001（樣機）
